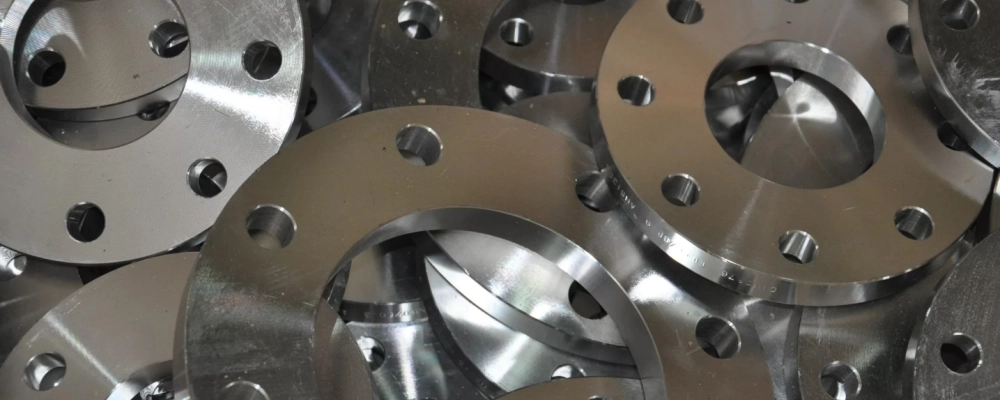

Всё о фланцевых соединениях: виды, типы, применение и особенности

Что такое фланец?

Фланец — это плоский или фигурный металлический диск с отверстиями под болты, служащий для соединения элементов трубопровода между собой. Обычно используется в паре с прокладкой, обеспечивающей герметичность соединения. Соединение может быть как постоянным, так и разборным — что удобно при обслуживании или замене участков системы.

Основные виды фланцев

Фланцы классифицируются по нескольким признакам: способу присоединения, конструкции и области применения. Ниже перечислены основные виды:

• Плоские приварные фланцы — наиболее распространённый тип. Привариваются к трубе двумя радиальными швами - один снаружи, второй со стороны уплотнительной поверхности. Обладают самой простой конструкцией, низкой ценой, удобны в хранении и при перевозке.
• Фланцы свободные на приварном кольце — используются, когда требуется частая разборка соединения, либо в случаях применения разных материалов в трубопроводе. Вместо приварного кольца в системах ПНД-трубопроводов применяется специальный бурт из ПНД.
• Фланцы воротниковые — имеют удлинённую шейку, обеспечивающую равномерное распределение давления. Применяются в ответственных трубопроводах, после приварки к трубе имеется возможность произвести рентгенографический контроль сварного шва. Самый удобный в монтаже тип фланца, но требует аккуратной транспортировки и хранения.
• Резьбовые фланцы — соединяются без сварки, за счёт резьбы. Используются в специализированных трубопроводных системах. Прочность такого типа соединения обеспечиватеся за счет применения специальных материалов, упрочненных термообработкой.
• Глухие фланцы — используются как заглушки концов трубопроводов.

Типы уплотнительных поверхностей

• Плоская поверхность — наиболее распространенный тип, удобный в монтаже. Обычно применяют при давлении в трубопроводе ниже 2,5МПа, но в сочетании с СНП прокладками может применяться до 16МПа.
• Впадина–выступ — повышает надёжность соединения, применяют при высоких температурах, а также при давлении среды до 6,3МПа.
• Шип–паз — повышает герметичностьсоединения, применяют на опасных и агрессивных средах. Импользуется прокладка из фторопласта PTFE.
• RTJ (восьмигранная/овальная прокладка) — используется при высоком давлении и температуре.

Применение фланцевых соединений

Фланцы применяются в различных отраслях:

• Водоснабжение и отопление
• Нефтехимическая и газовая промышленность
• Судостроение и энергетика
• Пищевая и фармацевтическая отрасли

Особенности выбора фланцев

При выборе фланца учитываются:

• Диаметр и давление трубопровода
• Материал (сталь, нержавейка, чугун, пластик)
• Тип уплотнительной поверхности
• Температурные и химические условия
• Соответствие стандартам (ГОСТ, DIN, ANSI)

Заключение

Фланцевые соединения — универсальное и надёжное решение для герметичных трубопроводных систем. Разнообразие конструкций позволяет подобрать оптимальный вариант под любые условия эксплуатации. Правильный выбор и соблюдение стандартов — залог долговечной и безопасной работы системы.
